产品介绍

》前言

◆发电机中性点接地方式的选择

发电机是电力系统的原动力，在运行中必须具备对突发性故障的应变能力，发电机中性点的接地方式与此有密切的关系。

●发电机中性点的接地方式有：

① 中性点直接接地；

② 中性点经低阻抗接地；

③ 中性点不接地；

④ 中性点经消弧线圈接地；

⑤ 中性点经高阻抗接地。

◆发电机定子绕组单相接地故障电流允许值

◆发电机中性点接地电阻主要作用：

●限制故障电流烧损发电机铁心的作用；

●限制暂态过电压大约在2.5倍额定相电压；

● 抑制谐振过电压；

●限制单相接地故障电流不超过（5-15A）；

●提高发电机接地保护的灵敏度，使保护配置更方便。

◆发电机经高阻抗接地方式

●发电机中性点经电阻接地能有效抑制发电机接地故障电流，从而有效防止发电机定子绕组烧毁，并降低电弧接地暂态过电压；

●中性点经高电阻接地有多种方案，其中以单相接地变压器与电阻器结合的方案最优。我公司生产的 YT-F 系列接地电阻柜，体积小，重量轻。接地变压器抗冲击，阻燃，局放小。电阻采用特种材料制作，性能稳定，通流能力强。

》产品概述

◆使用范围

●YT-F 系列发电机中性点接地电阻柜为专用于发电厂发电机中性点采用高电阻接地的成套装置。发电机电压等级主要为6kV至20kV。当定子发生一点接地时，可限制接地电流在很小的数值，并有效抑制电弧接地暂态过电压。

◆使用环境

●适用于户内；

●环境温度：不低于-40℃，不高于+40℃；

●海拔高度不超过3000m；

●相对湿度：不大于95%（25℃）；

●电网频率：58~62Hz（60Hz系统）、48～52Hz（50Hz系统）；

●安装场所的空气中不应含化学腐蚀气体和蒸汽，无爆炸性尘埃。

◆接地变压器参数

●绝缘等级：H 级；

●温升：≤100K；

●冷却方式：AN；

●防护等级：纸绝缘干式接地变压器产品防护等级分为IP00（无外壳）、和IP20，IP23（有外壳）；

●绝缘水平、阻抗电压、空载损耗、负载损耗按相应的国家标准；

●绝缘电阻测试：高压—低压及地≥300MΩ、低压—地≥100 MΩ。

》产品型号定义

举例：YT-F-10.5/30/0.22/1 则为保定市永拓电气设备制造有限公司生产的发电机额定电压10.5kV、接地变压器容量30kVA、接地变二次绕组电压0.22kV、电阻值1Ω的发电机电阻柜。

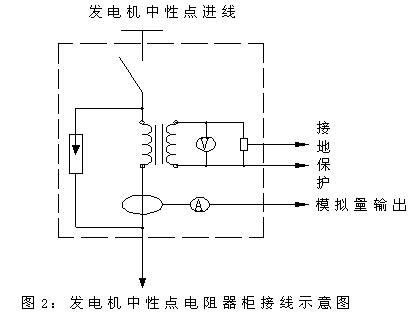

》成套设备的组成

●YT-F 系列发电机中性点接地电阻柜中装有干式单相接地变压器、电阻器、隔离开关、避雷器等电器设备，可以整体方便安装在发电机中性点附近。

●YT-F系列发电机中性点接地电阻柜内装有电流互感器测量中性点电流并可输出模拟量。

YT-F系列发电机中性点接地电阻柜参数推荐表
